小量程定量包裝秤的設計

返回列表 發布日期： 2020-04-14 10:40

定量包裝秤是根據預先設定的量值，通過自動稱量，把散狀物料等量分半的稱量裝置。它作為生產過程中的主要環節之一，已廣泛應用于化工、糧食、食品等各種行業中。隨著經濟和技術的發展，人們對定量包裝技術提出了更高的要求。定量包裝秤也迅速地朝向智能化、高級自動化、高效能及節約的方向發展。基于現代電子稱量技術和PLC可編程控制技術，在吸收國內外先進經驗及充分的市場調研基礎上,開發了系列小量程定量包裝秤，采用粗、細兩級給料方式，型式分為單頭、雙頭、四頭等，稱量范圍從15g～2000g不等，計量能力（四頭>:40～60袋/分，計量精度可達±0. 20% ～± 1%。它適用于糧食、種子等顆粒物料，蝦條、玉米等膨化食品，飼料、肥料等粉粒體的中袋包裝。

1基本結構及特點

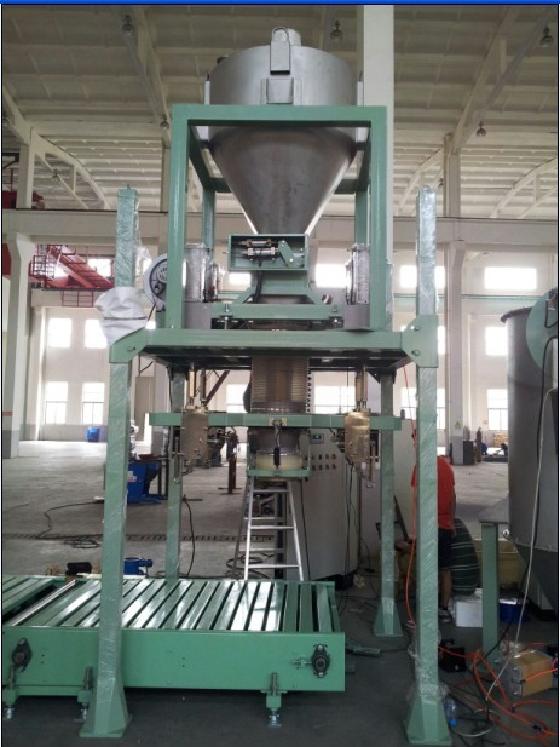

小量程定量包裝秤由機械秤體和電子稱量控制系統兩部分組成。秤體部分又由儲料斗、電振給料機、分料機構、料口開閉機構、計量單元和過渡裝置等組成> 稱量穩定系統由稱重傳感器、稱重控制儀表和動作執行元件等組成。
上述部件中.除儲料斗及過渡裝置外,其余都是左右對稱各一套。儲料斗采用特殊的褲衩式結構，分成兩路供料。過渡裝置是秤體與包裝機的過渡。
2.1秤體的機械結構特點
秤體的機械結構由兩部分組成,即由儲料斗、電振給料機、分料機構和料口開閉機構等組成的給料裝置和由計量斗、稱重傳感器等組成的稱量裝置。機械結構有如下特點：
(1) 采用電磁振動給料方式和電子稱重計量方式，快速、準確。
(2) 使用擋料刷區別粗細給料.結構簡單、調節方便。
(3) 執行機械都采用氣動元件。利用關節軸承連接轉軸、氣缸驅動方式，可以使分料槽和料口擋料刷有一定的旋轉角度，完成給料。同時，利用氣缸沖程和連桿機構也可以實現料門的開閉。
(4) 在儲料斗和給料槽中設料位探測器，對料位狀態進行實時控制。
(5) 獨特的計量單元結構。
